Перфорированная панель

Серверы высокой плотности выделяют сильное тепло. Без надлежащего воздушного потока возникают горячие точки, оборудование дросселируется и страдает надежность.Перфорированная панель отЭтаж Хуахонгпредоставляет решение. Изготовленная из утолщенной холоднокатаной стали с равномерно распределенной перфорацией, эта панель обеспечивает эффективную вентиляцию, стабильную несущую способность и антистатическую защиту. Разработанный специально для систем изоляции холодных и горячих коридоров, он является предпочтительным выбором для прецизионных вентиляционных полов компьютерных залов.

Что такое перфорированная панель?

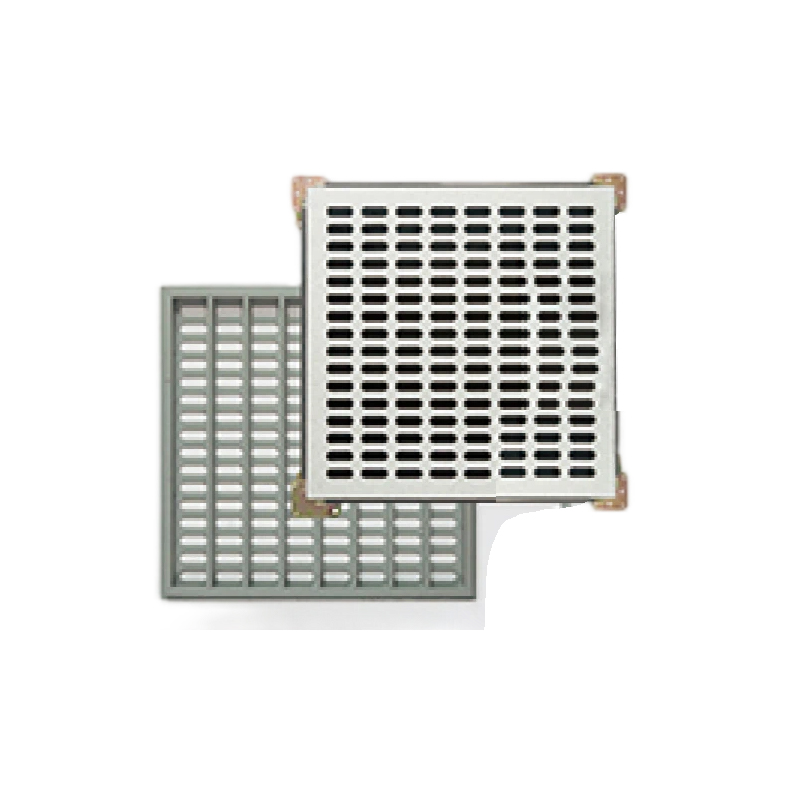

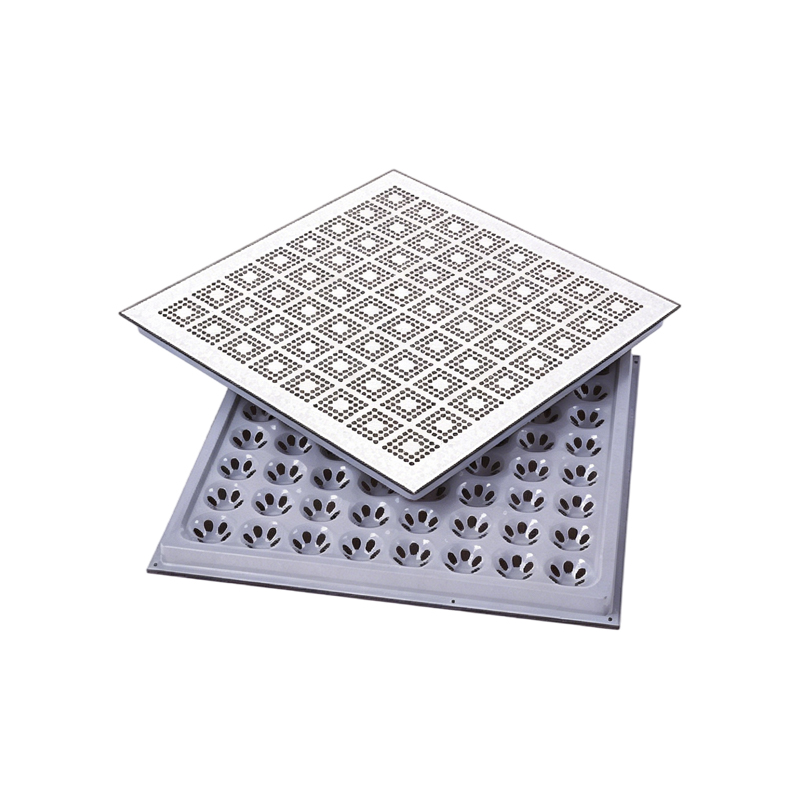

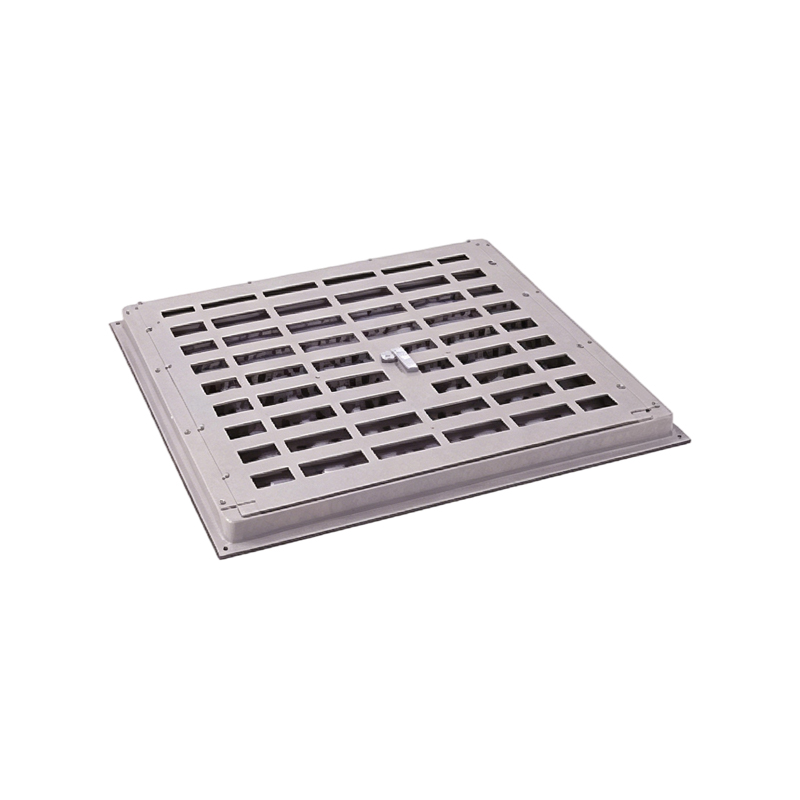

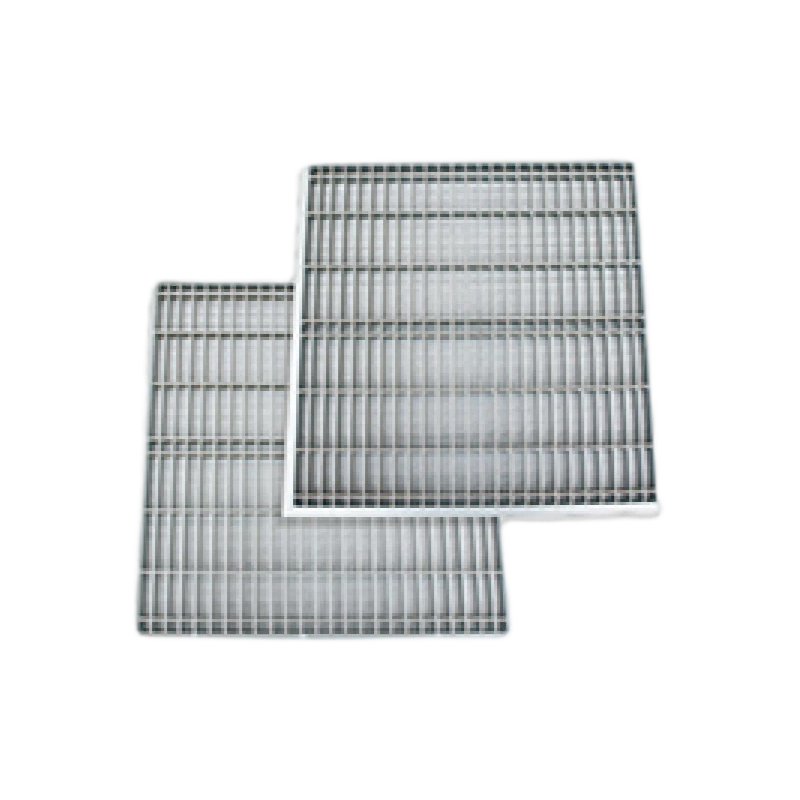

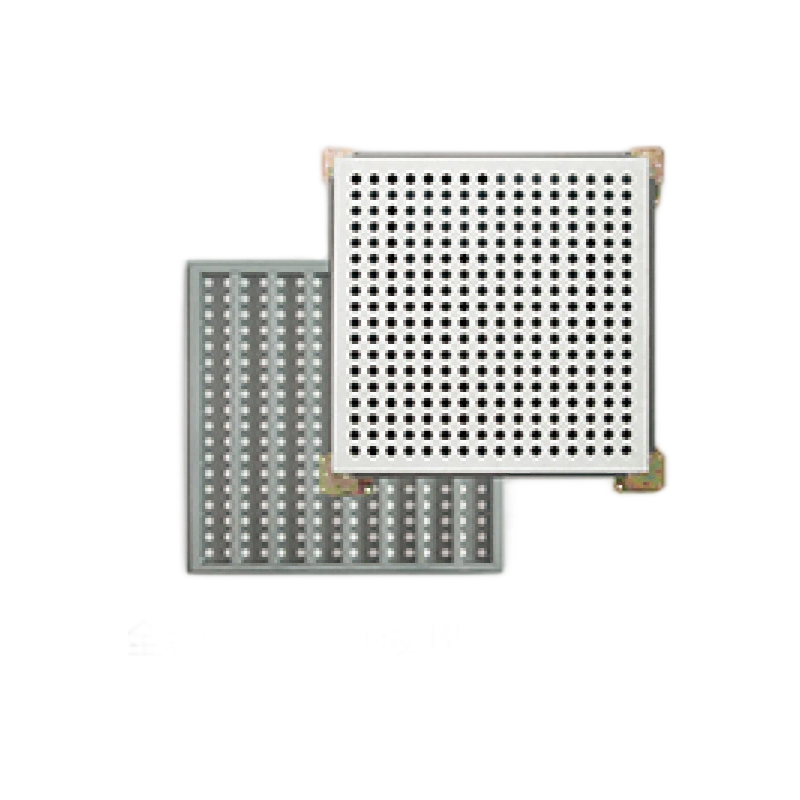

A Перфорированная панель представляет собой модульную панель фальшпола с равномерно расположенными отверстиями по поверхности. Он заменяет сплошные панели перед серверными стойками и обеспечивает подачу охлаждающего воздуха из камеры под полом непосредственно к воздухозаборникам оборудования. Цельнометаллическая конструкция обеспечивает как вентиляцию, так и несущую способность.

Определение продукта и основные функции

- Определение: Цельнометаллическая панель фальшпола с однородной структурой перфорации для вентиляции.

- Основная функция: Подача охлаждающего воздуха к воздухозаборникам серверов в холодных коридорах центра обработки данных.

- Дополнительные функции: Антистатическая защита, поддержка нагрузки оборудования, доступ к кабелям под полом.

Панельное строительство

Слой	Материал	Особенность
Верхняя поверхность	Утолщенная холоднокатаная сталь	Равномерная перфорация, без заусенцев.
Заканчивать	Электростатическое напыление после фосфатирования	Устойчивость к коррозии, антистатичность
Структура	Цельная штамповка и формовка	Нет отдельных точек сварки.
Краевой вариант	Проводящая полоса из ПВХ или без рамки	Непрерывность заземления
Субстрат	Цельнометаллический (без цементной заливки)	Высокая прочность, легкий вес

Производственный процесс

- Материал: Утолщенная холоднокатаная стальная пластина.

- Формирование: Цельная штамповка и формовка (несварная сборка)

- Перфорация: Прецизионная штамповка с равномерным распределением отверстий.

- Обработка кромок: Без заусенцев, гладкая в обращении.

- Обработка поверхности: Фосфатирование + электростатическое напыление.

Двойной контроль качества бренда

ОбаХуахун иОули бренды следуют строгим стандартам производства. Перед упаковкой каждая панель проходит проверку точности перфорации, испытание на плоскостность и проверку нагрузки.

Технические характеристики

Основные параметры

Параметр	Спецификация
Название продукта	Перфорированная панель фальшпола
Материал	Утолщенный холоднокатаный стальной лист.
Метод формирования	Цельная штамповка и формовка
Обработка поверхности	Фосфатирование + электростатическое напыление
Размер панели	600 × 600 мм (стандарт)
Толщина панели	35 мм
Параметры края	Проводящая полоса из ПВХ или без рамки
Скорость вентиляции	30% – 60% (настраиваемый)
Упругая деформация	≤ 2,0 мм под нагрузкой

Варианты грузоподъемности

Модель	Концентрированная нагрузка	Равномерная нагрузка	Лучшее для
ФС662	363 кг	17,78 кН/м²	Легкие вентиляционные зоны
ФС800	454 кг	22,22 кН/м²	Стандартные серверные комнаты
ФС1250	567 кг	27,78 кН/м²	Стойки средней плотности
ФС1500	680 кг	33,34 кН/м²	Шкафы высокой плотности
ФС2000	907 кг	44,45 кН/м²	Зоны тяжелого оборудования

Характеристики вентиляции

Скорость вентиляции	Диаметр отверстия	Шаблон	Типичное использование
30%	Меньший	Плотный массив	Зоны с низкой тепловой нагрузкой
40%	Середина	Сбалансированное распределение	Стандартные серверные комнаты
50%	Больше	Широкий интервал	Зоны высокой тепловой нагрузки
60%	Самый большой	Максимальная открытая площадь	Ограничение горячего/холодного коридора

Точность размеров

- Равномерность перфорации: Никаких мертвых зон – равномерное распределение воздушного потока.

- Края без заусенцев: Безопасен при обращении и установке.

- Допуск плоскостности: ≤ 0,5 мм свыше 600 мм

- Взаимозаменяемость панелей: Совместимость со стандартной сеткой

Основные преимущества

1. Эффективная вентиляция для отвода тепла.

- Равномерное распределение отверстий обеспечивает равномерный поток воздуха

- Отсутствие мертвых зон и заблокированных зон вентиляции.

- Настраиваемая скорость вентиляции (30%-60%)

- Разработан для изоляции холодных и горячих коридоров.

2. Высокая прочность и грузоподъемность.

- Утолщенная конструкция из холоднокатаной стали.

- Цельная штамповка – нет слабых мест сварки.

- Упругая деформация ≤ 2,0 мм под нагрузкой

- Поддерживает серверы, ИБП и тяжелое оборудование.

3. Антистатический и устойчивый к коррозии.

- Фосфатирование + обработка электростатическим напылением

- Поверхностное сопротивление в пределах антистатического диапазона.

- Устойчив к ржавчине и коррозии

- Длительный срок службы в центрах обработки данных

4. Модульный и простой в обслуживании.

- Стандартный размер 600×600 мм.

- Быстрая установка и замена.

- Легкая очистка – гладкая поверхность предотвращает засорение отверстий.

- Совместимость со стандартными системами пьедесталов.

5. Настраиваемая скорость вентиляции.

- Варианты открытой площадки от 30% до 60%

- Адаптировано к конкретным требованиям тепловой нагрузки

- Предотвращает недостаточное охлаждение или потерю воздушного потока

- Оптимизирует эффективность вентилятора CRAC

6. Никаких заусенцев – безопасно и профессионально.

- Точная штамповка с процессом удаления заусенцев

- Гладкие края для удобства работы и пешеходного движения.

- Отсутствие острых краев, которые могут повредить кабели или руки.

- Профессиональный внешний вид в зонах общения с клиентами.

7. Двойное качество бренда – Huahong и Оули

- Строгий контроль производства.

- Стабильная точность перфорации

- Превосходная плоскостность и долговечность

- Лучше, чем обычные продукты на рынке

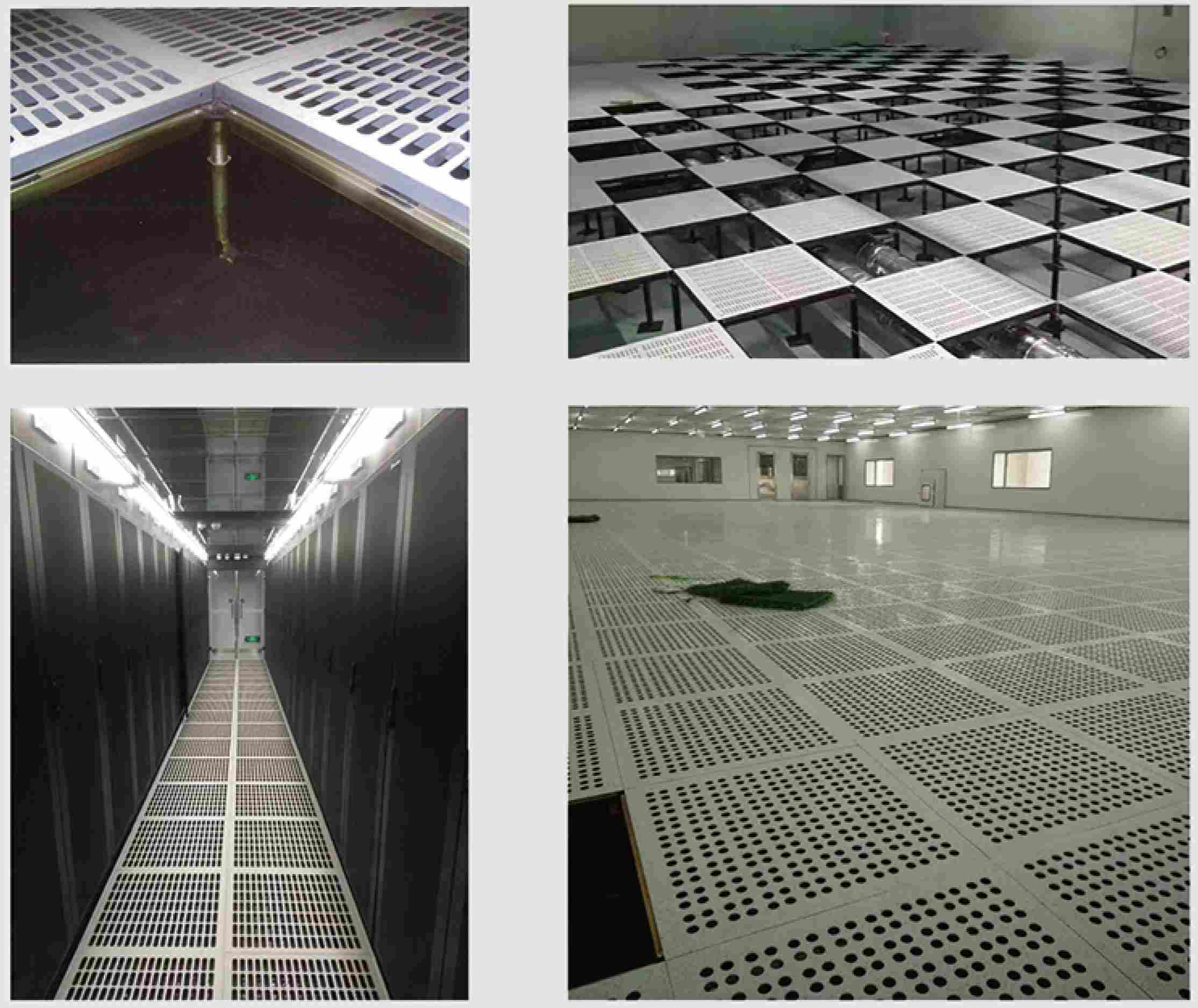

Применение перфорированных панелей

Основные приложения

- Дата-центры и помещения IDC

- Серверные и компьютерные залы

- Системы изоляции холодного/горячего коридора

- Комнаты с телекоммуникационным оборудованием

- Высокопроизводительные вычислительные центры

- Помещения для оборудования с высокой теплоемкостью

- Комнаты сетевого оборудования

Кому нужен этот продукт?

Роль	Зачем нужна перфорированная панель
Менеджер дата-центра	Предотвращение перегрева, повышение эффективности охлаждения
Руководитель ИТ-инфраструктуры	Обеспечьте надежность сервера, уменьшите регулирование
Инженер по эксплуатации	Оптимизация воздушного потока, снижение затрат на электроэнергию
Проектировщик дата-центра	Для изоляции холодного коридора требуется перфорированная плитка.
Команда технического обслуживания	Легко чистить, быстро заменять

Стратегия размещения

- Холодный коридор: Перфорированные панели перед серверными стойками

- Горячий коридор: Сплошные панели для удержания отработанного воздуха

- Дорожки: Сплошные панели или панели с низкой вентиляцией.

- Под стойками: Перфорированные панели, совмещенные с воздухозаборниками серверов.

Часто задаваемые вопросы

Вопрос 1. Какая скорость вентиляции мне нужна для серверной комнаты?

Отвечать: Требуемая скорость вентиляции зависит от плотности тепла вашей стойки и давления подачи воздуха под полом. Общие рекомендации:30-40% вентиляция – Тепловые нагрузки от низкой до средней (3–5 кВт на стойку), стандартные серверные помещения с умеренными потребностями в охлаждении.45-50% вентиляция – Тепловые нагрузки от средних до высоких (5–8 кВт на стойку), типичные холодные коридоры ЦОД.55-60% вентиляция – Высокие тепловые нагрузки (8–12 кВт+ на стойку), высокая плотность вычислений, системы изоляции «горячих коридоров».Этаж Хуахонгподдерживаетнастраиваемая степень вентиляции от 30% до 60% . Для новых проектов выполните CFD-анализ или проконсультируйтесь с Huahong, чтобы рассчитать оптимальную открытую площадь на основе конкретной скорости потока CRAC, глубины вентиляционной камеры и компоновки стойки. Неправильная скорость вентиляции приводит либо к недостаточному охлаждению (горячие точки), либо к переохлаждению (потеря энергии).

В2: Достаточно ли прочна перфорированная панель для тяжелых серверных стоек?

Отвечать: Да.Перфорированная панель используетутолщенная холоднокатаная сталь при цельной штамповке – отсутствие слабых мест сварки. Упругая деформация под нагрузкой составляет ≤2,0 мм. Грузоподъемность зависит от выбранной вами модели:FS662 (363 кг) – Светлые проветриваемые помещения.FS800 (454 кг) – Стандартные серверные комнаты.FS1250 (567 кг) – Стойки средней плотности.ФС1500 (680 кг) – Шкафы высокой плотности.ФС2000 (907 кг) – Зоны тяжелой техники. Для большинства стандартных серверных стоек с нагрузкой 200–300 кг достаточно моделей FS800 или FS1250. Для тяжелого ИБП или массивов хранения данных высокой плотности выберите FS1500 или FS2000. В отличие от некоторых конкурентов, которые уменьшают толщину стали для снижения себестоимости, Huahong используетсталь полной толщины для обеспечения структурной целостности даже при наличии перфорации.

В3: Забиваются ли отверстия пылью или мусором? Как очистить панель?

Отвечать: Перфорированная панель предназначен для легкой очистки. Поверхность гладкая, покрыта электростатическим напылением, что предотвращает накопление пыли. Для регулярного обслуживания:Ежедневно – Протрите поверхность сухой шваброй или пропылесосьте, чтобы удалить пыль.Еженедельно – Для более глубокой очистки используйте влажную тряпку или швабру с мягким мылом и водой.Для заблокированных отверстий – Используйте пылесос с насадкой-щеткой или подайте сжатый воздух снизу, чтобы удалить мусор.Не используйте струи воды под высоким давлением или абразивные чистящие средства – они могут повредить антистатическое покрытие. Гладкая поверхность и края отверстий без заусенцев предотвращают прилипание мусора. По сравнению с литыми перфорированными плитками или перфорированной плиткой с шероховатой поверхностью, перфорированные панели Huahong значительно легче содержать в чистоте. Для чистых помещений выбирайте модели с высокой вентиляцией и большим количеством отверстий для поддержания воздушного потока даже при незначительной поверхностной пыли.

В4: Могу ли я настроить рисунок перфорации или скорость вентиляции?

Отвечать: Да. Опоры для пола Хуахуннастраиваемая степень вентиляции от 30% до 60% . Вы можете указать точный процент открытой площади, необходимый для вашей конструкции охлаждения. Стандартные модели включают в себя: равномерное распределение отверстий по всей панели, зоны перфорации высокой плотности для целевого охлаждения и перфорацию от края до края для максимального потока воздуха. Для крупных проектов доступны нестандартные диаметры отверстий и схемы расположения отверстий. Укажите требуемый CFM на панель или целевой процент открытой площади, и Huahong выполнит соответствующее производство. Эта настройка гарантирует, что вы не будете испытывать ни недостаточной вентиляции (вызывая перегрев), ни чрезмерной вентиляции (напрасная трата холодного воздуха и энергии). Свяжитесь с Huahong и сообщите о своих требованиях к охлаждению, чтобы получить рекомендации.

В5: В чем разница между перфорированной панелью Huahong и обычной перфорированной плиткой?

Отвечать: Пять ключевых отличий отличают ХуахунПерфорированная панель из обычных продуктов.Во-первых, толщина стали – Компания Huahong использует утолщенную холоднокатаную сталь; многие конкуренты уменьшают толщину, чтобы сократить расходы, жертвуя грузоподъемностью.Во-вторых, метод формирования — Цельная штамповка и формовка, без отдельных точек сварки; в обычных панелях могут использоваться сварные узлы, которые могут выйти из строя.В-третьих, качество перфорации. – Точная штамповка без заусенцев, равномерное распределение отверстий; обычные панели часто имеют неровные отверстия или острые края.В-четвертых, грузоподъемность – Панели Huahong сохраняют более высокую прочность, несмотря на перфорацию; обычные панели легче деформируются.В-пятых, двойной контроль качества бренда. – Бренды Huahong и Ouli следуют строгим стандартам производства; обычные продукты имеют нестабильное качество. Для центров обработки данных, где важны надежность и эффективность охлаждения, панели Huahong обеспечивают более длительный срок службы и лучшую производительность.

В6: Предоставляет ли компания Huahong установку и послепродажную поддержку перфорированных панелей?

Отвечать: Да. Huahong Floor обеспечивает всестороннюю поддержку.Услуги по установке включают в себя: замеры на месте и проектирование компоновки, профессиональную установку обученными бригадами (доступно во многих регионах), интеграцию системы с существующими решетками опор, а также проверку плоскостности и воздушного потока после установки.Для клиентов, использующих собственных подрядчиков , Huahong предоставляет подробные руководства по установке и удаленную техническую поддержку.Гарантия : 5-летняя гарантия на конструкцию, охватывающая целостность стали, качество перфорации, устойчивость к нагрузкам и антистатические свойства.Послепродажная поддержка : Техническая документация, сменные панели при выявлении дефектов и дополнительная проверка на месте для крупных проектов.Поддержка настройки : настройка скорости вентиляции, варианты отделки кромок (проводящая полоса или без рамки), а также выбор модели нагрузки. Свяжитесь с Huahong и сообщите подробности проекта, чтобы получить полное предложение по поддержке.

В7: Можно ли использовать перфорированные панели с системами подачи воздуха под полом?

Отвечать: Абсолютно.Перфорированные панели специально разработаны для систем распределения воздуха под полом (UFAD), распространенных в центрах обработки данных. Панель расположена на регулируемых опорах над бетонной плитой, создавая камеру для сжатого воздуха. Блок CRAC/CRAH нагнетает холодный воздух в камеру сгорания. Воздух естественным образом поднимается через перфорации в панелях, расположенных в холодном коридоре. Равномерное распределение отверстий обеспечивает равномерный поток воздуха по всей поверхности панели. Для достижения наилучших результатов: Обеспечьте минимальную глубину камеры 300 мм (12 дюймов) для правильного распределения воздуха. Загерметизируйте вырезы для кабелей в массивных панелях, чтобы предотвратить утечку воздуха. Используйте опоры с прокладками или краевые уплотнения, чтобы предотвратить утечку воздуха. Координируйте скорость вентиляции с вашей конструкцией охлаждения: панели с более высокой перфорацией обеспечивают больший поток воздуха, но также снижают статическое давление в камере сгорания. Huahong может помочь рассчитать оптимальную вентиляцию для вашего конкретного расхода CRAC и планировки помещения.

Рекомендации по установке

Стандартные шаги установки

1. Очистите черновой пол и проверьте глубину вентиляционной камеры (минимум 300 мм).

2. Отметьте позиции постаментов на сетке 600×600 мм.

3. Установите регулируемые опоры на проектной высоте.

4. Установите стрингеры для боковой устойчивости (при необходимости).

5. Разместите перфорированные панели в холодных коридорах.

6. Разместите сплошные панели в горячих коридорах и проходах.

7. Проверьте плоскостность уровнем 2 м.

8. Установите боковую отделку и пандусы.

Лучшие практики размещения

- Холодный коридор: Перфорированные панели непосредственно перед входами в серверную стойку.

- Горячий коридор: Сплошные панели или панели с очень низкой вентиляцией.

- Под стойками: Совместите перфорированные панели с входными зонами сервера.

- Дорожки: Низкая вентиляция (30%) или сплошные панели для комфорта.

Необходимые инструменты

- Лазерный уровень или ротационный лазер.

- Подъемник панели на присоске

- Измерительная лента

- Мультиметр для проверки заземления (если указаны токопроводящие полоски)

Сравнение – перфорированная панель Huahong и стандартная перфорированная плитка

Особенность	Перфорированная панель Хуахун	Стандартная перфорированная плитка
Толщина стали	Утолщенный холоднокатаный	Часто тоньше для снижения стоимости
Метод формирования	Цельная штамповка	Возможно использование сварной сборки
Качество перфорации	Точность, отсутствие заусенцев	Непоследовательный, возможны заусенцы
Диапазон вентиляции	30%-60% настраиваемый	Ограниченные фиксированные варианты
Грузоподъемность	Полный рейтинг сохраняется	Уменьшен из-за отверстий
Упругая деформация	≤ 2,0 мм	Часто выше
Антистатический	Да, фосфатирование + спрей	Может быть только поверхностное покрытие
Краевая отделка	Чистый, без заусенцев	Могут иметь острые края
Контроль качества	Двойной бренд Huahong + Оули	Переменная

Решения распространенных проблем клиентов

Беспокойство	Решение Хуахонг
Недостаточная вентиляция	Настраиваемая степень вентиляции от 30% до 60%
Беспокойство о грузоподъемности	Утолщенная сталь + цельная штамповка – модели от FS800 до FS2000
Засорение отверстий со временем	Гладкая поверхность, легко чистится, отверстия без заусенцев.
Ржавчина или коррозия	Фосфатирование + обработка электростатическим напылением
Непостоянный воздушный поток	Равномерное распределение отверстий – отсутствие мертвых зон
Сложность установки	Стандартная сетка 600×600 мм, модульная конструкция.
Стабильность качества	Двойной контроль бренда Huahong + Оули

Почему стоит выбрать напольные перфорированные панели Хуахун

Совершенство производства

- Сталь: Утолщенная холоднокатаная стальная пластина.

- Формирование: Цельная штамповка – нет слабых мест сварки.

- Перфорация: Точная штамповка, равномерное распределение, без заусенцев.

- Поверхность: Фосфатирование + электростатическое напыление.

- Качество: Двойной контроль брендов Huahong и Ouli.

Гарантии производительности

- Уровень вентиляции: от 30% до 60%, как указано.

- Упругая деформация: ≤ 2,0 мм под нагрузкой.

- Плоскостность: ≤ 0,5 мм более 600 мм.

- Антистатический: соответствует SJ/T 10796-2001.

- Грузоподъемность: доступны модели от FS662 до FS2000.

Комплексное обслуживание

- Настройка скорости вентиляции

- Руководство по выбору модели загрузки

- Проектирование и планировка системы.

- Поставка материалов с доставкой.

- Профессиональная установка (опционально)

- 5-летняя гарантия и техническая поддержка

Краткое содержание

The Перфорированная панель отЭтаж Хуахонг— это прецизионное решение для охлаждения центров обработки данных. Утолщенная холоднокатаная сталь с цельной штамповкой обеспечивает высокую прочность и несущую способность. Равномерная перфорация без заусенцев обеспечивает равномерный поток воздуха и безопасное обращение. Настраиваемая скорость вентиляции (30–60 %) соответствует конкретным требованиям тепловой нагрузки. Антистатическая обработка защищает чувствительное оборудование. Стандартный размер 600×600 мм подходит для любой решетки фальшпола. 5-летняя гарантия, двойной контроль качества (Huahong и Ouli) и полная поддержка проекта.

Выбирайте перфорированную панель Huahong для эффективного охлаждения, надежной прочности и долговечности.
