Интеллектуальный воздушный поток, фальшпол

Традиционное охлаждение центров обработки данных приводит к потере энергии. Холодный воздух беспорядочно рассеивается, обходит оборудование и оставляет горячие точки, угрожающие надежности сервера.Интеллектуальный воздушный поток, фальшпол отЭтаж Хуахонгрешает эту проблему. Эта активная система охлаждения объединяет вентиляторы с регулируемой скоростью и датчики температуры непосредственно в стандартные панели фальшпола размером 600×600 мм, обеспечивая целевой поток воздуха именно там, где это необходимо серверам.

Что такое интеллектуальный фальшпол с воздушным потоком?

АнИнтеллектуальный воздушный поток, фальшпол представляет собой активное охлаждающее устройство, которое заменяет стандартную перфорированную плитку в центрах обработки данных с фальшполом. Он состоит из вентиляционной решетки, бесщеточных ЕС-вентиляторов и интеллектуальной системы контроля температуры. Устройство монтируется непосредственно в стандартный проем фальшпола размером 600×600 мм и соединяется с воздухозаборником под полом.

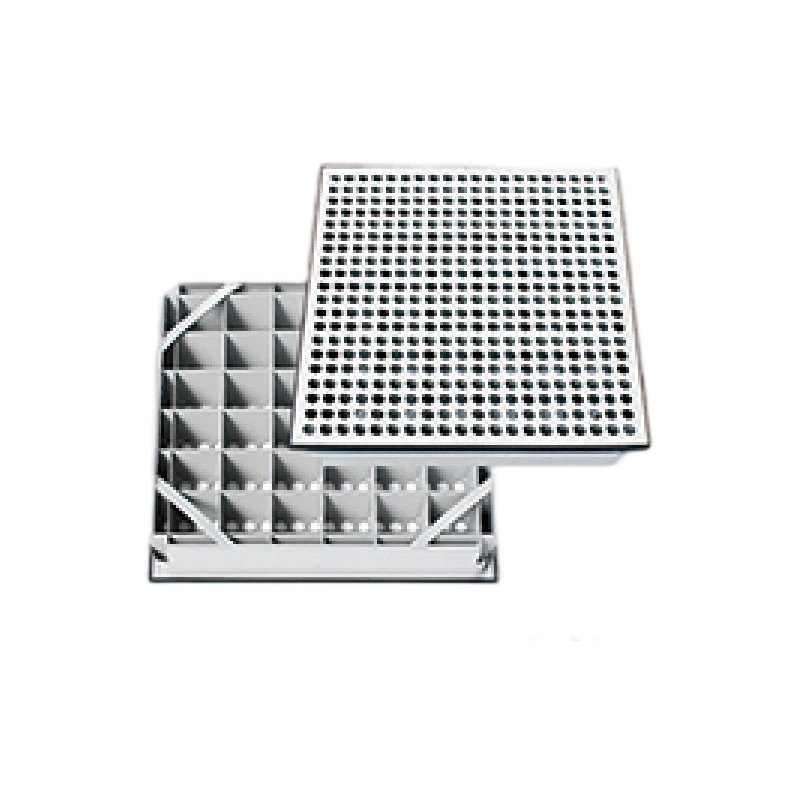

Компоненты системы

Компонент	Функция
Вентиляционная решетка	Воздушный проход с функцией направляющей с автоподзаводом, открытая площадь >65 %
EC-вентилятор высокого давления	Синусоидальное преобразование частоты постоянного тока, энергоэффективное, бесшумное.
Система контроля температуры	Встроенный модуль управления с датчиками температуры.
Интерфейс связи	RS485 с протоколом MODBUS для группового управления.

Доступные конфигурации

- Один вентиляторный блок – Для целенаправленного охлаждения конкретных горячих точек

- Четырехвентиляторный блок – Для более высоких требований к воздушному потоку в шкафах средней и высокой плотности

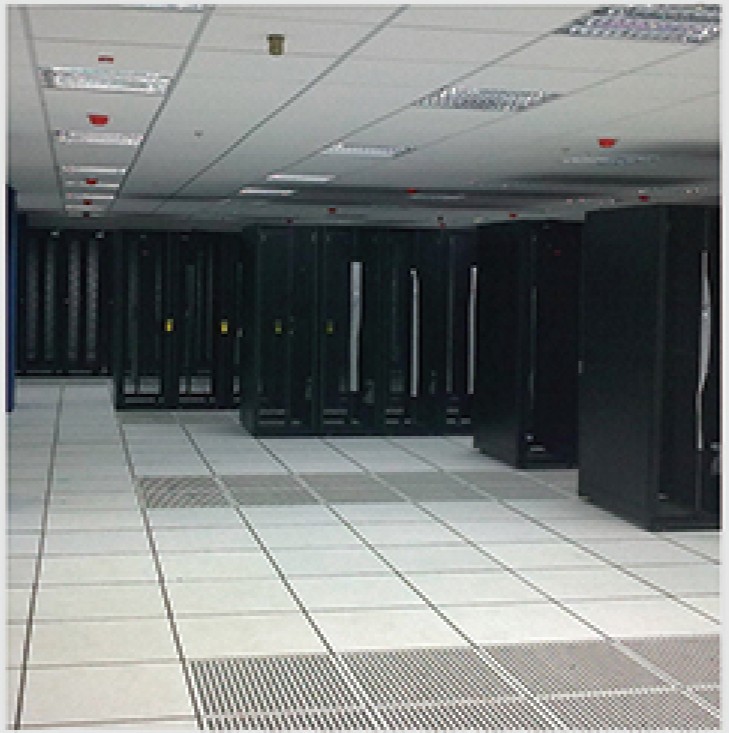

Как работает интеллектуальное охлаждение воздушным потоком

Традиционная перфорированная плитка выпускает холодный воздух вертикально, создавая диффузный шлейф, который часто полностью не попадает в воздухозаборники стоек. Исследования показывают, что 40–60 % подаваемого воздуха может проходить мимо оборудования в плохо сконфигурированных коридорах.

Интеллектуальная разница

The Интеллектуальный воздушный поток, фальшпол использует замкнутую систему управления:

1. Датчики монитора температура вытяжного воздуха в задней части серверной стойки

2. Модуль управления вычисляет необходимая холодопроизводительность

3. Скорость вентилятора регулируется автоматически для обеспечения точного воздушного потока

4. Холодные воздушные мишени серверные входы напрямую, а не в комнату

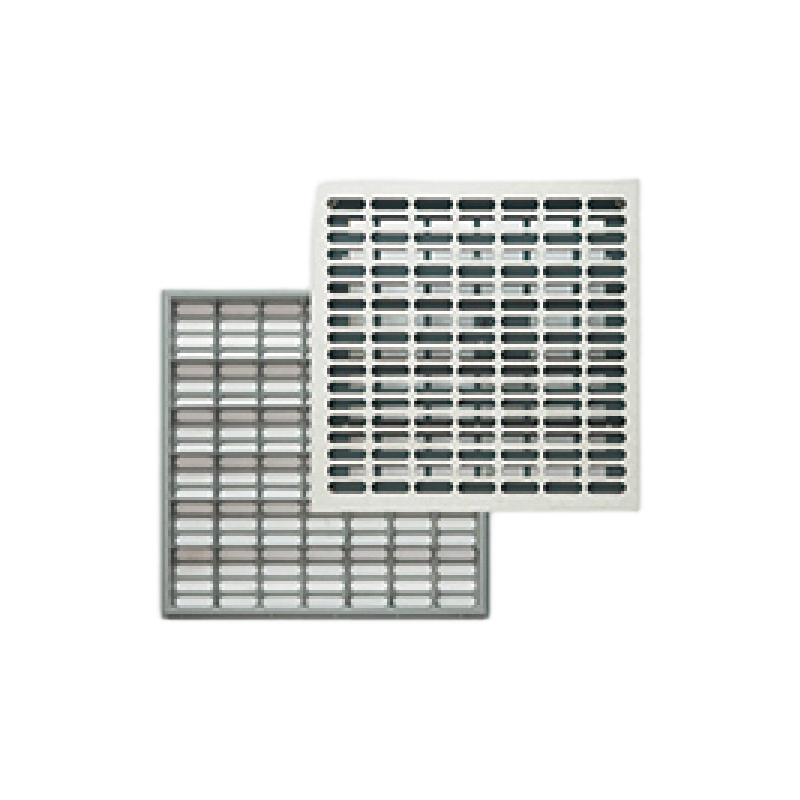

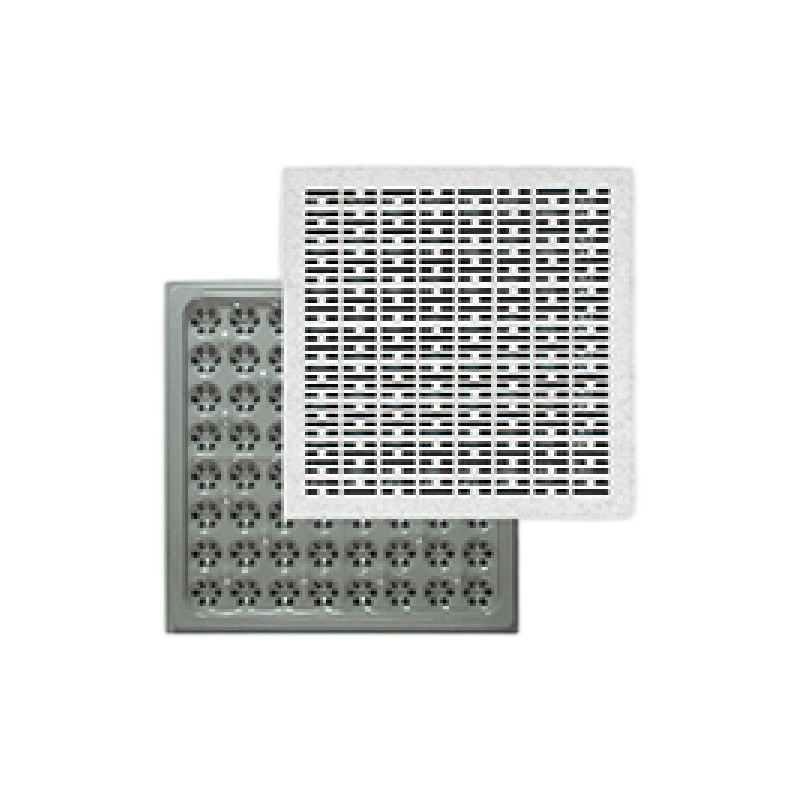

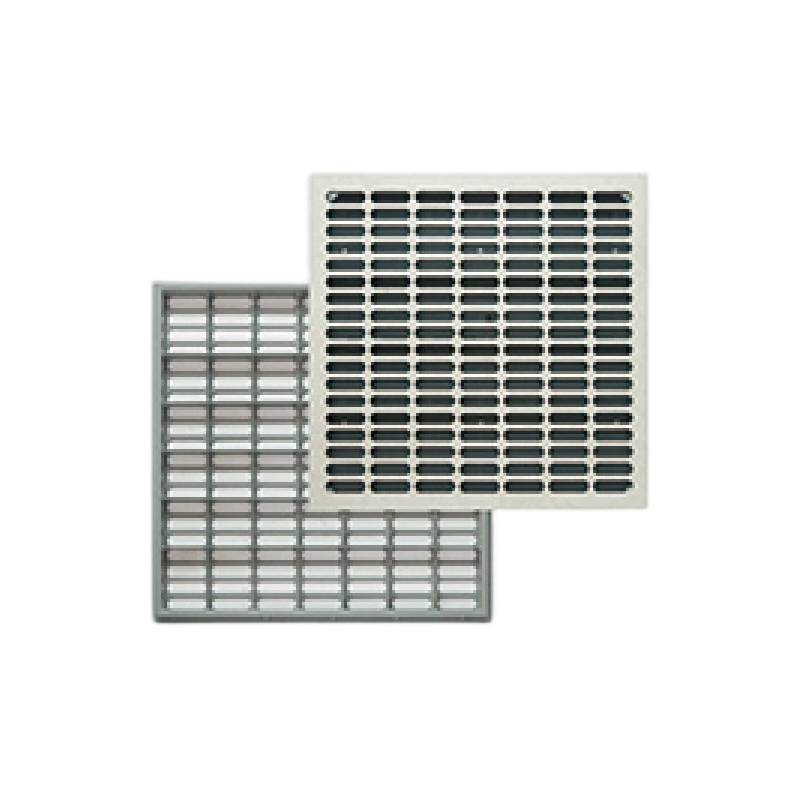

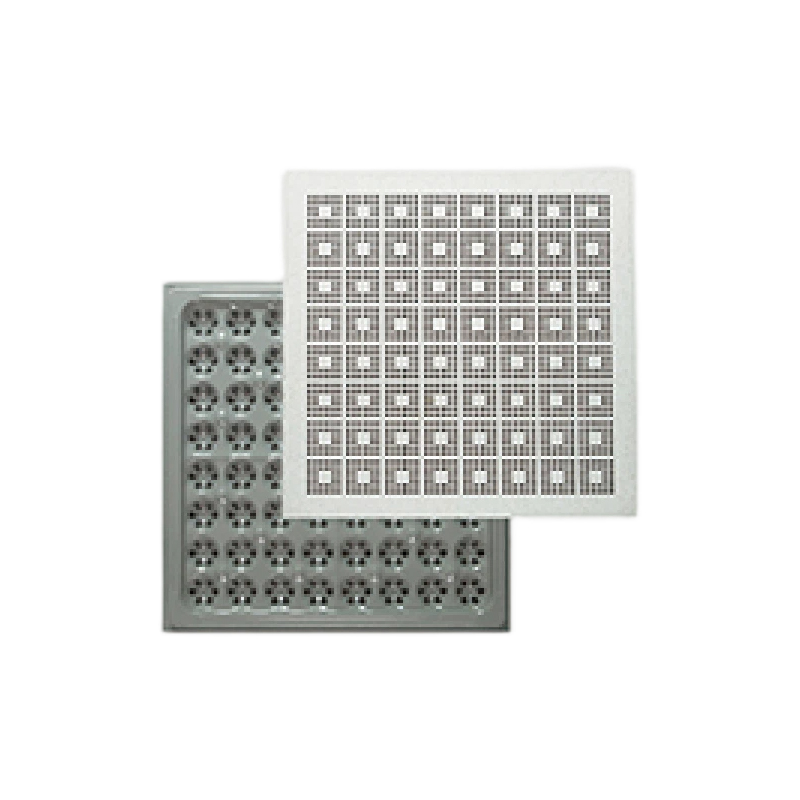

Сравнение структуры воздушного потока

Особенность	Стандартная перфорированная плитка	Интеллектуальный пол с воздушным потоком
Открытая площадка	25-32%	>65%
Схема воздушного потока	Вертикальный диффузный шлейф	Целенаправленный, регулируемый
Обходной поток воздуха	40-60% предложения	15-25% предложения
Покрытие Top-U	Бедные (стратификация)	Отлично (равномерно)

Технические характеристики

Параметры продукта

Параметр	Спецификация
Название продукта	Интеллектуальный воздушный поток, фальшпол
Размер панели	600 × 600 мм (стандарт)
Общая высота	180 мм (сверхтонкий дизайн)
Минимальная высота пленума	300 мм
Тип вентилятора	ЕС бесщеточный вентилятор высокого давления
Управление вентилятором	Синусоидальное преобразование частоты постоянного тока
Источник питания	Двойной источник питания, функция резервирования
Коммуникация	Интерфейс RS485, протокол MODBUS
Скорость вентиляции	>65%
Равномерная нагрузка	≥1000 кг

Варианты грузоподъемности

Модель	Концентрированная нагрузка	Равномерная нагрузка	Лучшее для
ФС1250	567 кг	27,78 кН/м²	Стойки средней плотности
ФС1500	680 кг	33,34 кН/м²	Стандартный дата-центр
ФС2000	907 кг	44,45 кН/м²	Шкафы высокой плотности

Физические размеры

Параметр	Ценить
Толщина панели	35 мм (основание)
Общая высота агрегата	180 мм (включая вентилятор в сборе)
Требуемая глубина камеры сгорания	Минимум 300 мм
Вес за единицу	Зависит от конфигурации вентилятора

Основные преимущества

1. Устраняет локальные горячие точки

- Прямое охлаждение серверных шкафов высокой плотности.

- Не требуется дополнительного места в компьютерном зале

- Эффективен для развертываний средней и высокой плотности.

2. Значительная экономия энергии.

- Улучшает точность подачи воздуха

- Снижает нагрузку на вентилятор CRAC

- Более низкие эксплуатационные расходы по сравнению с традиционным охлаждением

3. Масштабируемое развертывание

- Устанавливайте только там, где это необходимо для новых серверов высокой плотности.

- Постепенное расширение по мере роста центра обработки данных.

- Экономическая эффективность как для модернизации, так и для новых проектов.

4. Ультратонкий дизайн

- Общая высота всего 180 мм.

- Подходит для камеры шириной не менее 300 мм.

- Работает в существующих установках с фальшполом.

5. Интеллектуальное управление

- Встроенные датчики температуры.

- Автоматическая регулировка скорости вентилятора в зависимости от температуры выхлопных газов сервера.

- Обеспечивает соответствие охлаждения потребностям в режиме реального времени.

6. Надежная связь

- Стандарт интерфейса RS485

- Поддержка протокола MODBUS

- Возможность группового управления и мониторинга состояния

7. Тихая и стабильная работа.

- Технология преобразования частоты синусоидального постоянного тока

- Тише стандартных вентиляторов

- Двойной источник питания с резервированием

Часто задаваемые вопросы

Вопрос 1: Чем фальшпол с интеллектуальным потоком воздуха отличается от стандартной перфорированной плитки?

Отвечать: Разница заключается в активном и пассивном охлаждении. Астандартная перфорированная плитка является пассивным устройством – в нем просто есть отверстия, которые позволяют холодному воздуху из подпольной камеры подниматься в помещение. Воздушный поток неконтролируемый; он рассеивается вертикально в диффузном шлейфе, который часто не попадает в воздухозаборники серверов, создавая обходной воздушный поток (40-60% подаваемого воздуха может миновать оборудование). АнИнтеллектуальный воздушный поток, фальшпол этоактивное охлаждающее устройство с собственным ЕС-вентилятором и системой контроля температуры. Он контролирует температуру выхлопных газов сервера и автоматически регулирует скорость вентилятора, чтобы обеспечить целевой поток воздуха именно там, где это необходимо. Это устраняет точки перегрева, уменьшает поток байпасного воздуха до 15–25 % и может увеличить устойчивую плотность стоек с 5–7 кВт до 8–12 кВт на стойку. Для центров обработки данных со шкафами средней и высокой плотности интеллектуальная система гораздо более эффективна.

В2: Какова минимальная высота фальшпола, необходимая для установки?

Отвечать: Интеллектуальный воздушный поток, фальшпол требуется минимальная высота камеры300 мм (приблизительно 12 дюймов). Само устройство имеет ультратонкую конструкцию, общая высота которого составляет всего 180 мм. Это подходит для большинства стандартных установок фальшпола. Для сравнения, традиционные системы распределения воздуха под полом обычно работают с высотой камеры 300–450 мм. Минимальная высота 300 мм делает эту систему подходящей как для нового строительства, так и для проектов модернизации, где высота камеры может быть ограничена. Прежде чем указать, измерьте существующую высоту пустот фальшпола. Если длина камеры менее 300 мм, обратитесь в службу поддержки.Этаж Хуахонг чтобы обсудить низкопрофильные альтернативы или решения для воздуховодов под полом.

Вопрос 3. Как система определяет, какой поток воздуха обеспечить?

Отвечать: В системе используетсяалгоритм управления с обратной связью на основе температуры выхлопных газов сервера. Вот как это работает. Датчики температуры, расположенные на стороне выпуска воздуха серверного шкафа, измеряют температуру вытяжного воздуха. Встроенный модуль управления сравнивает эти показания с заданными значениями. Если температура выхлопных газов высокая (что указывает на недостаточное охлаждение), модуль увеличивает скорость вентилятора, чтобы подавать больше холодного воздуха. Если температура выхлопных газов низкая, модуль снижает скорость вращения вентилятора для экономии энергии. Эта автоматическая регулировка обеспечивает точное соответствие охлаждения потребностям – без переохлаждения или переохлаждения. Система также может быть интегрирована с системами управления зданием через интерфейс RS485 и протокол MODBUS для группового управления и удаленного мониторинга.

Вопрос 4: Можно ли устанавливать интеллектуальные полы с воздушным потоком постепенно или мне нужно устанавливать их повсюду одновременно?

Отвечать: Постепенное развертывание — ключевое преимущество этой системы. В отличие от традиционных обновлений системы охлаждения, требующих масштабных изменений,Интеллектуальный воздушный поток, фальшпол может быть установлентолько там, где это необходимо. Например, если у вас есть серверные шкафы стандартной и высокой плотности, устанавливайте интеллектуальные устройства только перед стойками высокой плотности, где возникают горячие точки. Стандартная перфорированная плитка осталась в другом месте. По мере роста вашего центра обработки данных и увеличения плотности вы можете со временем добавлять больше интеллектуальных блоков. Такая масштабируемость делает систему экономически эффективной — вы платите только за необходимое охлаждение и тогда, когда оно вам нужно. Для проектов модернизации это особенно ценно, поскольку вы можете сначала выявить проблемные области и расширить решение, насколько позволяет бюджет.

В5: Какова грузоподъемность? Может ли оборудование располагаться непосредственно на этих панелях пола?

Отвечать: Да.Интеллектуальный воздушный поток, фальшпол использует ту же высокопрочную сталецементную основу, что и стандартные панели фальшпола. Равномерная номинальная нагрузка≥1000 кг (около 2200 фунтов). Это означает, что серверные стойки, ИБП и другое оборудование можно размещать непосредственно на панелях воздушного потока или рядом с ними без структурных проблем. Доступные модели с нагрузкой варьируются от FS1250 (концентрированная нагрузка 567 кг) до FS2500 (концентрированная нагрузка 1134 кг). Для большинства приложений центров обработки данных модели FS1500 или FS2000 обеспечивают достаточную производительность. Вентиляционная решетка предназначена для того, чтобы выдерживать нагрузки оборудования без деформации. Всегда проверяйте конкретные требования к нагрузке с помощьюЭтаж Хуахонг в зависимости от характеристик вашего оборудования.

Вопрос 6. Взаимодействует ли система с программным обеспечением управления зданием или DCIM?

Отвечать: Да. КаждыйИнтеллектуальный воздушный поток, фальшпол блок включает в себя стандартныйИнтерфейс связи RS485 сПротокол МОДБУС* поддерживать. Это позволяет интегрироваться с:

- Системы управления зданием (BMS)

- Программное обеспечение для управления инфраструктурой центра обработки данных (DCIM).

- Платформы централизованного управления охлаждением

Возможности включают в себя: групповое управление несколькими вентиляторными блоками, проверку состояния (скорость вентилятора, температура, состояния неисправности), удаленную настройку заданных значений и оповещение о тревогах. Для крупных центров обработки данных такая интеграция обеспечивает скоординированное управление охлаждением десятков или сотен устройств. [Huahong Floor] предоставляет документацию по протоколам и поддержку интеграции.

В7: Сколько энергии я могу сэкономить по сравнению со стандартной перфорированной плиткой?

Отвечать: Экономия энергии зависит от конфигурации, но исследования точного управления воздушным потоком показывают значительное снижение. Направленные и интеллектуальные системы воздушного потока могут снизить потребление энергии вентилятором за счет15-25% в модернизированных установках. Экономия достигается за счет трех факторов.Первый, улучшенный ΔT (дельта температуры) — когда холодный воздух достигает воздухозаборников серверов, серверы поглощают больше тепла на кубический фут в минуту, что позволяет блокам CRAC снизить скорость вращения вентилятора.Второй, уменьшенный поток байпасного воздуха – меньше потерь холодного воздуха на смешивание с воздухом помещения вместо охлаждающего оборудования.Третий, более низкие требования к статическому давлению в камере сгорания — поскольку интеллектуальные плитки обеспечивают более эффективное охлаждение на кубический фут в минуту, помещения могут снизить давление под полом с 0,08–0,12 дюйма до 0,05–0,08 дюйма водяного столба. Для типичного центра обработки данных с ИТ-нагрузкой мощностью 500 кВт снижение энергопотребления вентиляторов на 20 % может сэкономить тысячи долларов в год. Запросите оценку охлаждения уЭтаж Хуахонг для смет по конкретному проекту.

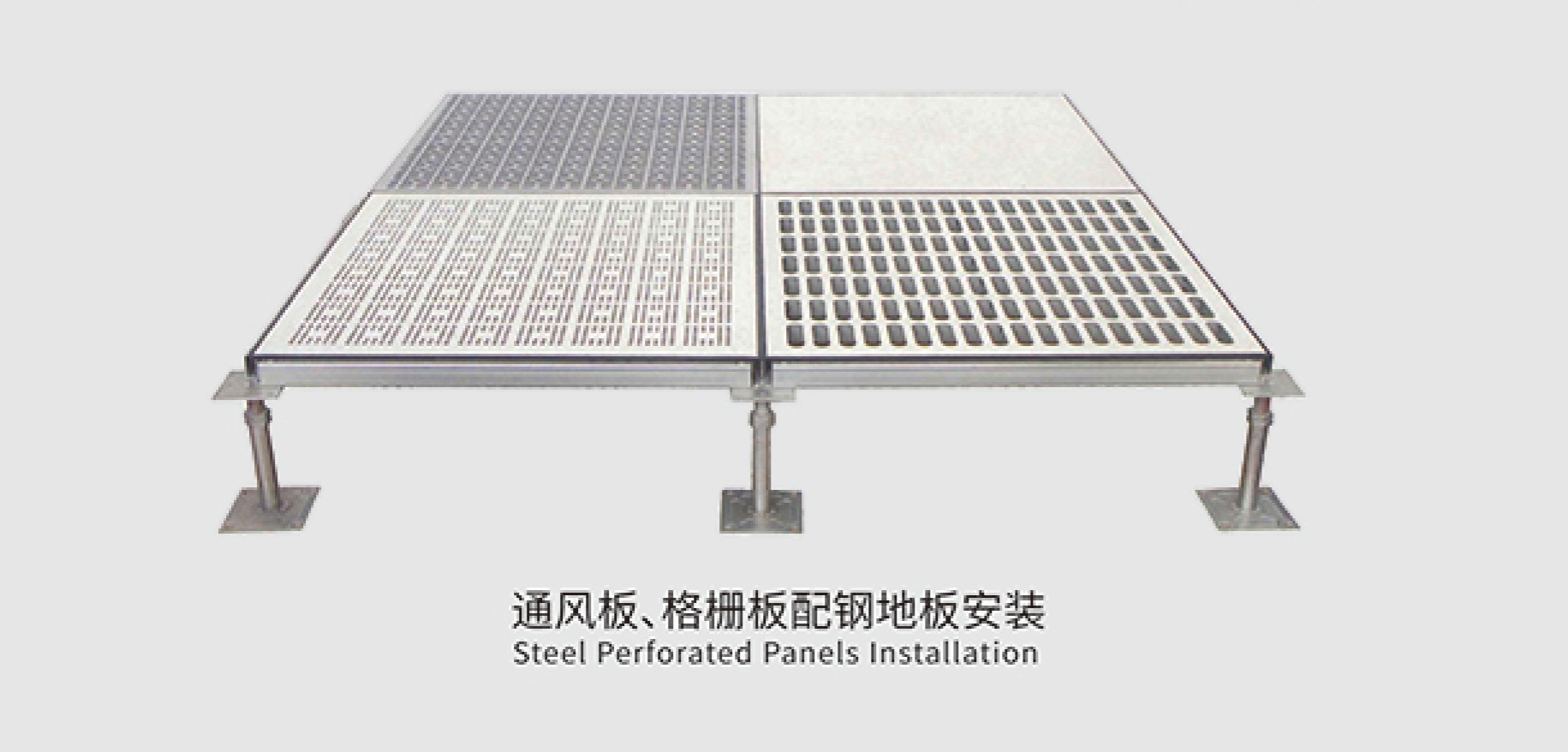

Требования к установке

Контрольный список перед установкой

- Высота камеры под полом не менее 300 мм.

- Доступность электропитания (рекомендуется двойное питание)

- Коммуникационный кабель RS485 для группового управления.

- Основание чистое и ровное.

- Решетка опоры со стандартными центрами 600 мм.

Этапы установки

1. Снимите существующую перфорированную или сплошную панель пола.

2. Проверьте высоту и уровень подставки.

3. Поместите блок Intelligent Air Flow в отверстие.

4. Подключите кабели питания и связи.

5. Закрепите устройство на системе подставок.

6. Настройте параметры управления через MODBUS.

7. Проверьте реакцию датчика температуры и модуляцию вентилятора.

Необходимые инструменты

- Стандартный подъемник панели на присоске

- Отвертка для электрических соединений.

- Мультиметр для проверки мощности

- Ноутбук с программным обеспечением MODBUS для настройки.

Почему стоит выбрать интеллектуальную систему воздушного потока Этаж Хуахонг

Гарантия качества

- ЕС-вентиляторы – Технология преобразования частоты синусоидального постоянного тока

- Ультратонкий дизайн – Общая высота всего 180 мм.

- Высокая скорость вентиляции – >65% открытой площади

- Двойной источник питания – Резервирование для надежности

- Стандартная площадь – Размер 600×600 мм подходит для любой решетки фальшпола.

Полная поддержка

- Оценка охлаждения и проектирование системы.

- Расчет нагрузки и выбор агрегата

- Поставка материалов с доставкой.

- Руководство по установке (на месте или удаленно)

- 5-летняя гарантия и техническая поддержка

Краткое содержание

The Интеллектуальный воздушный поток, фальшпол от Этаж Хуахонг превращает охлаждение центра обработки данных из пассивного в активное. EC-вентиляторы, датчики температуры и автоматическое управление обеспечивают направленный поток воздуха именно туда, где это необходимо серверам. Устранить горячие точки. Уменьшите обходной поток воздуха. Сократите энергопотребление вентилятора. Масштабируйте развертывание по мере увеличения плотности. Стандартная площадь основания 600×600 мм подходит для любого фальшпола. Ультратонкая конструкция толщиной 180 мм подходит для камеры шириной не менее 300 мм.

Выбирайте интеллектуальное охлаждение. ВыбиратьЭтаж Хуахонг.
