Совместим ли ваш стальной верхний активный пол с системой распределения воздуха под полом центра обработки данных?

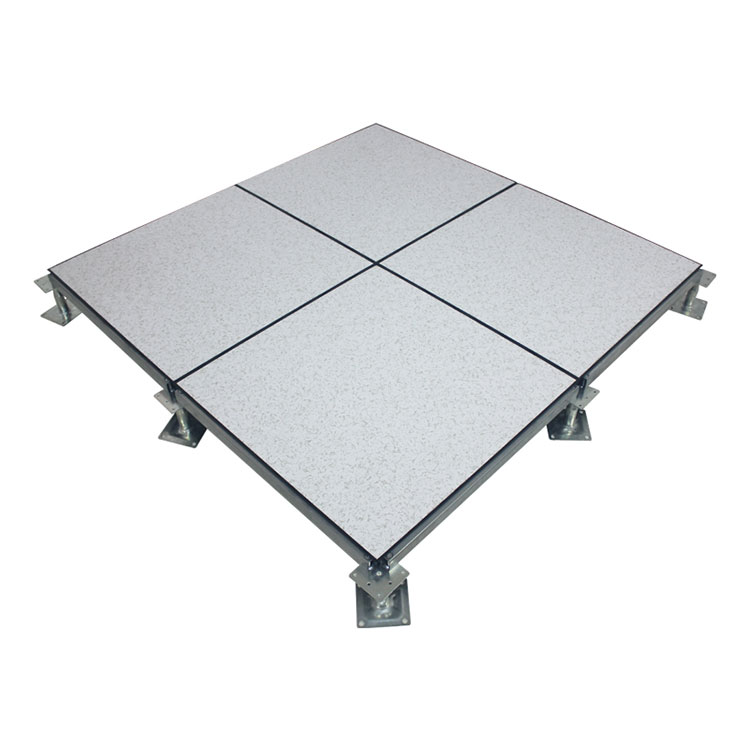

Стальной верхний активный полКомпания Guangdong Huahong Raising Access Floor Co., Ltd. (OULI) устраняет плохой воздушный поток, приводящий к перегреву центра обработки данных и ненужным потерям электроэнергии. Когда центр обработки данных перегревается, вина редко падает только на систему охлаждения. Зачастую настоящим виновником оказывается пол под стеллажами. Перед менеджерами объектов и руководителями проектов, пересматривающими свои стратегии управления температурным режимом, возникает критический вопрос: действительно ли ваш стальной верхний пол работает вместе с распределением воздуха или молча работает против него? Современным центрам обработки данных нужна не просто сила; им нужен интеллектуальный воздушный поток. Давайте разберемся, почему совместимость важнее, чем просто номинальная нагрузка.

Скрытое сужение фальшпола

Большинство людей думают, что полы – это просто поверхности для ходьбы. Но в дата-центре с фальшполом пленум (пространство между бетонной плитой и панелями пола) выполняет функцию приточного воздуховода. Любой сбой здесь напрямую влияет на температуру на входе в сервер.

Традиционные напольные системы страдают от трех распространенных проблем:

- Заблокированные перфорации – панели с плохо спроектированными отверстиями для потока воздуха создают турбулентность.
- Негерметичные края – незапечатанные края панели позволяют воздуху выходить туда, где он не нужен.
- Структурные помехи – Нижние опоры и стрингеры, которые перекрывают каналы воздушного потока.

Стальной верхний пол от OULI решает эту проблему за счет конструкции из стальных панелей глубокой вытяжки, которая максимально увеличивает открытое пространство под панелью, сохраняя при этом максимальную грузоподъемность. В отличие от панелей с плоским дном, которые перекрывают поток воздуха, запатентованная конструкция создает естественные вентиляционные каналы.

Почему паритет распределения воздуха важен как никогда

Поскольку плотность стоек теперь регулярно превышает 15 кВт на шкаф, системы распределения воздуха под полом (UFAD) зависят от равномерного статического давления. Любой участок пола с ограниченным потоком воздуха становится ускорителем горячих точек.

Рассмотрим два одинаковых ряда серверных стоек. Один находится над стандартной панелью пола; другой выше специально разработанного Стальной верхний активный пол. Разница проявляется не только в температурных журналах, но и в скорости вращения вентиляторов, счетах за электроэнергию и сроке службы оборудования.

Три контрольных точки совместимости

Проверка в реальных условиях: от аэропортов до центров обработки данных

Отраслевые сертификаты рассказывают часть истории. Результаты эксплуатации говорят об остальном. Полы OULI были установлены в магистральных комнатах связи международного аэропорта Гуанчжоу Байюнь и в залах критически важных данных штаб-квартиры полиции Гонконга – средах, где сбой в охлаждении невозможен.

Один из поставщиков колокейшн-услуг в гипермасштабном масштабе отметил снижение энергопотребления охлаждающих вентиляторов на 12% после модернизации устаревшего пустого зала системой OULI Steel Overhead Floor. Причина? Постоянное статическое давление под полом устранило необходимость в блоках CRAC с завышенными характеристиками, компенсирующих мертвые зоны воздушного потока.

Соответствие производительности и пожарной безопасности и безопасности от электростатического разряда

Вот в чем часто застревают команды по закупкам: пол может иметь хороший воздушный поток, но не обеспечивать безопасность. Система OULI бескомпромиссно соответствует обоим требованиям.

- Противопожарные характеристики: результаты ASTM E84-01 показывают распространение пламени: 0, плотность дыма: 0.
- Контроль ESD: варианты поверхностного сопротивления от 10⁴ до 10⁹ Ом (проводящий или рассеивающий статический заряд)
- Стандарты нагрузки: Соответствуют GB/T36340-2018 и SJ/T10796-2017.

В таблице ниже показано, как различные номиналы моделей соответствуют реальной системе вентиляции под полом:

Примечание. Более высокая грузоподъемность позволяет снизить частоту луча, что непосредственно увеличивает объем воздуха под полом.

Распространенные заблуждения о стальных панелях и потоке воздуха

Миф 1: «Все стальные фальшполы имеют одинаковый профиль нижней стороны».
Реальность: Панели OULI глубокой вытяжки создают ребристую внутреннюю поверхность, которая направляет воздух вбок, уменьшая перепад давления. Плоские панели действуют как перегородки.

Myth 2: "Perforated panels weaken load capacity."
Реальность: Благодаря точно спроектированному расположению отверстий и легированной холоднокатаной стали (производства Baosteel) модель FS2000 выдерживает сосредоточенную нагрузку почти 9000 Н даже при перфорациях с большой открытой площадью.

Миф 3: «Для распределения воздуха под полом нужны только открытые панели, а не конструкция системы».
Реальность: Балки, опоры и края панелей вместе образуют путь для воздуха. Регулируемая опорная система OULI с винтовыми соединениями создает герметичную решетку, сводящую к минимуму утечку через байпас.

Практические шаги по аудиту вашего текущего этажа

Прежде чем планировать какое-либо обновление, проверьте свой центр обработки данных следующими тремя проверками:

1. Проверка дымовым карандашом швов панелей – видимая утечка указывает на плохую герметизацию кромок.
2. Картирование давления под полом. Отклонения > 15 % предполагают затруднение воздушного потока.
3. Осмотр снятия панели. Ищите ржавчину, мусор или деформированные стрингеры, которые сужают высоту камеры сгорания.

Многие операционные группы обнаруживают, что замена только 20–30% панелей с наихудшими характеристиками (обычно тех, которые расположены в рядах с высокой температурой) устраняет большинство горячих точек. Модульная серия Steel Overhead Floor от OULI позволяет поэтапную замену без отключения всего пола, что является практическим преимуществом для жилых помещений.

Почему отрасль переходит к интегрированному дизайну с воздушным полом

Пять лет назад фальшполы считались пассивными конструкциями. Сегодня они являются активными компонентами терморегулирования. Ведущие стандарты теперь требуют, чтобы системы фальшполов проверялись как на структурные, так и на аэродинамические характеристики.

Предложение OULI стоит особняком, поскольку компания владеет независимой интеллектуальной собственностью как на несущую раму, так и на обработку поверхности, которая сохраняет свойства ESD в течение всего жизненного цикла продукта – требование, подтвержденное PICC (Fortune Global 500). Для предприятий, которые не терпят простоев, эта надежность напрямую означает непрерывность работы.

Пол больше не просто пол

Эффективность охлаждения вашего центра обработки данных зависит от пути распределения воздуха под ним. АСтальной верхний активный полигнорирование принципов UFAD приведет к созданию горячих точек, увеличению энергопотребления вентиляторов и сокращению срока службы оборудования. С другой стороны, специально разработанная система, такая как серия OULI от Guangdong Huahong Raising Access Floor Co., Ltd., превращает пленум под полом в прецизионный инструмент подачи воздуха, сочетающий в себе чрезвычайную грузоподъемность с пожаробезопасной, ESD-защищенной и оптимизированной конструкцией для воздушного потока. Оценивая свой следующий инфраструктурный проект, спросите не только, какой вес выдерживает пол, но и насколько хорошо он дышит.
